Obehové čerpadlá AVANSA – výber podľa rozostupu hrdiel, závitu a výtlaku

1. Stavebná dĺžka 130 alebo 180 mm

Stavebná dĺžka je vzdialenosť medzi sacím a výtlačným hrdlom čerpadla – teda medzera v potrubí, do ktorej sa čerpadlo vkladá medzi dve šrúbenia. Pri výmene je to najdôležitejší rozmer: nové čerpadlo by malo mať presne rovnakú dĺžku ako staré. Potom ho len vymeníte medzi existujúce šrúbenia, bez rezania či predlžovania potrubia.

• Odmerajte staré čerpadlo od dosadacej plochy jedného hrdla po dosadaciu plochu druhého (bez šrúbení a tesnení).
• Výsledok 130 mm → vyberajte z modelov 15/6/130, 25/4/130 a 25/6/130.
• Výsledok 180 mm → do úvahy prichádzajú 25/4/180, 25/6/180, 25/8/180, 32/6/180 a 32/8/180.
• Údaj často nájdete aj priamo v typovom označení starého čerpadla (napr. „…/180“) alebo na jeho štítku.

Kratšie čerpadlo namiesto dlhšieho sa dá osadiť len s úpravou potrubia alebo s predlžovacím kusom – pribudnú tým ďalšie spoje, ktoré môžu netesniť. Dlhšie čerpadlo do kratšej medzery bez prerábky potrubia nevložíte vôbec.

2. Svetlosť DN a pripojovací závit

Číslo na začiatku označenia (15, 25, 32) udáva svetlosť hrdiel čerpadla v milimetroch. Čerpadlo sa na potrubie pripája cez šrúbenia, ktorých matice sa naskrutkujú na závit telesa čerpadla:

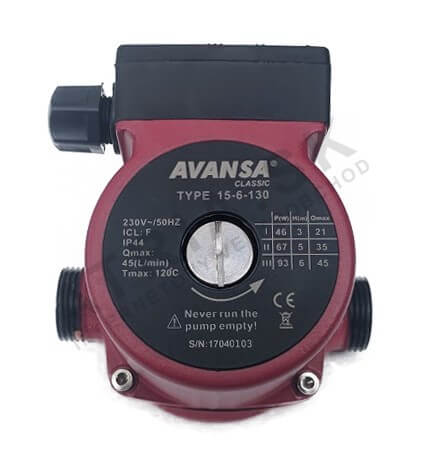

• DN15 – závit 1" (AVANSA 15/6/130),
• DN25 – závit 6/4" (všetky modely 25/…),
• DN32 – závit 2" (modely 32/6/180 a 32/8/180).

Pozor na zámenu: pripojovací závit čerpadla (napr. 6/4") nie je rovnaký údaj ako svetlosť hrdla (DN25) ani ako dimenzia potrubia v kotolni. Ak pôvodné šrúbenia ostávajú, rozhoduje závit na telese čerpadla – musí sedieť s maticami šrúbení. Pri prechode na inú dimenziu sa použijú vhodné šrúbenia alebo redukcie.

3. Dopravná výška: 4, 6 alebo 8 m

Číslo výtlaku v metroch hovorí, aký odpor dokáže čerpadlo prekonať. Odpor kladie každý meter rúrky, každý radiátor či slučka podlahovky a každá armatúra v ceste – ventil, zmiešavač, filter. Počet poschodí hrá menšiu rolu, než sa čaká: sústava je uzavretá, voda stúpajúca do podkrovia sa po vychladnutí vracia dole, takže čerpadlo ju nemusí „vynášať“, len ju poháňa dookola.

• 4 m – 25/4/130 a 25/4/180: byt alebo menší dom s krátkymi rozvodmi a niekoľkými radiátormi. Zároveň ide o najúspornejšie typy (38 / 53 / 72 W).
• 6 m – 15/6/130, 25/6/130, 25/6/180, 32/6/180: typický rodinný dom. Ak nemáte iný podklad a staré čerpadlo bolo tiež šesťmetrové, je to najbezpečnejší východiskový bod.
• 8 m – 25/8/180 a 32/8/180: dlhé rozvody, viac zón, väčšie budovy a okruhy s vysokým odporom. Prietok 115, resp. 160 l/min je oveľa vyšší, no rovnako narastie aj príkon.

Radiátory vs. podlahové kúrenie: radiátorový okruh má kratšie trasy a menší odpor, preto mu zvyčajne stačí čerpadlo 4–6 m. Podlahové vykurovanie má v slučkách desiatky metrov rúrok na každý okruh, rozdeľovač s ventilmi a často aj zmiešavací ventil – odpor je vyšší, preto sa pri väčšej podlahovke volí skôr 6 m a pri rozsiahlych plochách alebo viacerých rozdeľovačoch 8 m. Ak máte projekt kúrenia, riaďte sa ním; ak nie, kúrenár podľa dĺžok slučiek a potrebného výkonu prietok a výtlak spočíta.

4. Prietok – koľko vody čerpadlo prepraví

Maximálny prietok udáva, koľko vody čerpadlo prečerpá, keď mu sústava nekladie takmer žiadny odpor. Modely s výtlakom 4 a 6 m dosahujú 45 – 55 l/min, osemmetrové 25/8/180 a 32/8/180 až 115, resp. 160 l/min. Pri modeli 15/6/130 výrobca uvádza hodnoty aj pre jednotlivé rýchlosti: max. prietok 21 / 35 / 45 l/min a max. výtlak 3 / 5 / 6 m na 1. / 2. / 3. rýchlosti. Reálny prietok v sústave je vždy nižší ako maximálny – závisí od odporu okruhu a zvolenej rýchlosti.

5. Nastavenie rýchlosti

Prepínač rýchlostí na svorkovnici je najlacnejší spôsob, ako čerpadlo prispôsobiť sústave. Platí jednoduché pravidlo: nastavte najnižšiu rýchlosť, pri ktorej sa všetky radiátory či okruhy rovnomerne prehrejú.

• Po montáži a odvzdušnení začnite na 1. rýchlosti a v chladnejší deň skontrolujte, či sa ohrejú aj najvzdialenejšie radiátory.
• Ak posledný radiátor zostáva vlažný, prepnite o stupeň vyššie a po niekoľkých hodinách skontrolujte znova.
• Nižšia rýchlosť znamená nižší príkon – napríklad pri modeloch 25/6 je to 46 W na 1. rýchlosti oproti 93 W na 3. rýchlosti, teda zhruba polovica elektriny počas celej vykurovacej sezóny.
• Nižšia rýchlosť je zároveň tichšia – menej šumu v termostatických ventiloch a potrubí.

6. Spínanie čerpadla termostatom

Pri kotle na tuhé palivo či pri nabíjaní akumulačnej nádrže alebo bojlera sa čerpadlo často spína podľa teploty vody v potrubí. Slúži na to príložný termostat AVANSA TH 2A (230 V, rozsah 20 – 90 °C), ktorý sa pružinou pripevní priamo na rúrku. Najčastejšie reguluje dobeh kotlového čerpadla, pri podlahovom vykurovaní sa používa aj ako bezpečnostný termostat, ktorý čerpadlo vypne. Prehľad nájdete na stránke Termostaty AVANSA.

7. Hlučnosť

Ak je v sústave počuť šum, pískanie alebo bublanie, príčina býva častejšie v sústave než v samotnom čerpadle:

• vzduch – sústava alebo čerpadlo nie sú dobre odvzdušnené (typicky po napustení či výmene),
• príliš vysoká rýchlosť – prúdenie šumí v termostatických ventiloch; skúste nižší stupeň,
• nízky tlak v sústave – skontrolujte tlak na manometri kotla a podľa potreby vodu dopustite,
• nečistoty a magnetit – zanesený rotor sa točí ťažšie a hlučnejšie; pomôže magnetický filter (pozri nižšie).

Najčastejšie chyby pri výbere a výmene

• kúpa čerpadla podľa výtlaku bez zmerania stavebnej dĺžky – 130 a 180 mm nie sú navzájom zameniteľné,
• zámena svetlosti so závitom – na telese DN25 je závit 6/4", nie 1",
• „pre istotu“ predimenzované čerpadlo 8 m do malého domu – vyšší príkon a hluk vo ventiloch tam, kde stačí 4 – 6 m,
• montáž so zvislým hriadeľom motora alebo proti šípke smeru prúdenia na telese,
• spustenie bez odvzdušnenia – chod nasucho alebo so vzduchom škodí ložiskám,
• výmena čerpadla v zanesenej sústave bez prepláchnutia a bez filtra – nové čerpadlo zanesie ten istý kal ako staré,
• kotol na tuhé palivo bez zálohy napájania – pri výpadku prúdu sa obeh zastaví, kým v kotle ešte horí.

Východisko: rodinný dom s kotlom na drevo a ôsmimi radiátormi na dvoch podlažiach, bez podlahovky a bez akumulačnej nádrže. Staré čerpadlo po letnej odstávke nenabehlo a motor len bzučí.

1. Merania v kotolni

Zvinovací meter priložený medzi dosadacie plochy hrdiel ukáže 180 mm a matice šrúbení sedia na závite 6/4". Tým sa výber zúži na tri typy s hrdlom DN25 a dĺžkou 180 mm: 25/4/180, 25/6/180 a 25/8/180. Typy 32/… so závitom 2" ani krátke 130 mm bez prerábky potrubia do úvahy neprichádzajú.

2. Voľba dopravnej výšky

Osem radiátorov na dvoch podlažiach s bežnými rozvodmi nie je rozsiahla ani viaczónová sústava, takže voľba padá na 25/6/180. Štvormetrový 25/4/180 by mohol stačiť tiež, no keď pôvodné čerpadlo bolo šesťmetrové a sústava fungovala dobre, nie je dôvod výšku znižovať. Osemmetrový 25/8/180 by bol zbytočne silný.

3. Čo by stála predimenzovaná voľba

Porovnanie 25/6/180 a 25/8/180, oboje na 1. stupni a v nepretržitom chode počas 200 dní: 46 W × 24 h × 200 = 220,8 kWh proti 145 W × 24 h × 200 = 696 kWh. Silnejšie čerpadlo by za jednu sezónu odobralo o 475,2 kWh viac a už pri kúpe stojí 86,47 € namiesto 38,75 €, teda o 47,72 € viac.

4. Výpadok prúdu

Pri kotle na drevo patrí k čerpadlu záložný zdroj. Pri 93 W na 3. stupni a pravidle polovičného zaťaženia (93 × 2 = 186 W) postačí AVANSA 300 W. Ak má zdroj napájať aj regulátor čerpadla a elektroniku kotla, rozumnejšia je sada AVANSA SET s výkonom 500 W a batériou 46 Ah.

5. Montáž a nastavenie

Pri výmene sa oplatí doplniť guľové ventily pred a za čerpadlo a na spiatočku magnetický filter ARAS 3/4" – kal, ktorý zablokoval staré čerpadlo, by inak ohrozoval aj nové. Po napustení a odvzdušnení začneme na 1. stupni; ak sa radiátor v najvzdialenejšej izbe ani po niekoľkých hodinách kúrenia neprehreje, prepneme na 2. stupeň.

Prečo magnetit ničí čerpadlá

V sústave s oceľovými radiátormi a rúrkami prebieha pomalá korózia. Jej produktom je jemný čierny kal – magnetit. Unáša ho vykurovacia voda a usadzuje sa tam, kde je najmenej miesta: v úzkej medzere okolo rotora čerpadla, vo výmenníku kotla, v termostatických ventiloch a na dne radiátorov.

• Zablokovaný rotor – kal sa usadí okolo rotora a po letnej odstávke čerpadlo často nenabehne.
• Opotrebované ložiská – tvrdé častice pôsobia ako brusivo, čerpadlo začne hučať a stráca výkon.
• Zanesený kotol a radiátory – horší prestup tepla, studené spodné časti radiátorov, vyššia spotreba.

Magnetický filter sa montuje do spiatočky pred kotol a čerpadlo. Magnet zachytí železité častice, pri filtri ARAS zachytí sieťka aj nemagnetické nečistoty. Údržba je jednoduchá: pri ARAS vyberiete neodýmový magnet a očistíte ho, pri Caleffi DIRTMAG® nečistoty vypustíte cez vypúšťanie s pripojením na hadicu. Ak meníte čerpadlo v staršej sústave, oplatí sa ju najprv prepláchnuť a filter osadiť spolu s novým čerpadlom.

Plynový či elektrický kotol pri výpadku zhasne spolu s čerpadlom a dom len pomaly vychladá. Iná situácia je pri kotle na tuhé palivo: oheň v ohnisku nezhasne, ale voda prestane odvádzať teplo k radiátorom, takže teplota v kotlovom telese rýchlo rastie – až po var a poškodenie výmenníka.

Čo urobí záložný zdroj AVANSA

UPS AVANSA sú automatické záložné zdroje stavané práve pre kotly na tuhé palivo. Po výpadku siete prevezmú napájanie z batérie do 4 ms, takže čerpadlo sa ani nestihne zastaviť, a dodávajú napätie v tvare čistej sínusoidy ako bežná zásuvka. Keď sa sieť vráti, batériu samy dobijú a držia ju pripravenú.

Dimenzovanie zdroja pre konkrétne čerpadlo

• Výkon: motor čerpadla si pri rozbehu krátko vypýta až dvojnásobok príkonu, preto sa UPS pri takejto záťaži využíva najviac na polovicu menovitého výkonu. Pre 25/6 (najviac 93 W) vychádza 93 × 2 = 186 W, čo pokryje aj model 300 W. Dve čerpadlá alebo 32/8/180 s 270 W na 3. stupni si žiadajú väčší zdroj; ak zálohujete aj elektroniku kotla, pripočítajte jej príkon zo štítku.
• Batéria: k samostatným zdrojom sa kupuje zvlášť – olovená 12 V, gélovú výrobca neodporúča. Výnimkou je 1050 W, ktorý pracuje s 24 V, a teda s dvojicou 12 V akumulátorov spojených za sebou. Spodná hranica pre správne nabíjanie je 50 Ah, horná závisí od modelu (300 W: 90 Ah, 700 W: 150 Ah). Ponúkame aj hotové sady zdroja s batériou.
• Doba chodu: výrobca pri záťaži 100 W uvádza 3,5 h pre 65 Ah, 6,5 h pre 120 Ah a 8 h pre 150 Ah; pri dvojnásobnej záťaži sa časy skrátia na 2, 3 a 4 h. Čerpadlo 25/6 na 1. stupni odoberá 46 W, teda menej než polovicu zo 100 W, a záloha preto vydrží dlhšie.
• Kam ho dať: na suché, vetrané a bezprašné miesto, ďalej od vody, uhlia a dreva.

Všetky výkony zdrojov aj sady s batériou porovnáva stránka Záložné zdroje AVANSA, podrobného sprievodcu výberom UPS ku kotlu nájdete na zalozny-zdroj.eu.

Ako sa spotreba počíta

Spotreba je príkon čerpadla na zvolenej rýchlosti vynásobený počtom hodín chodu. Čerpadlo 25/6/180 má na 1. rýchlosti príkon 46 W – za 24 hodín spotrebuje 46 × 24 = 1 104 Wh, teda asi 1,1 kWh za deň. Na 3. rýchlosti (93 W) je to už 2,2 kWh denne. Tabuľka nižšie počíta s nepretržitým chodom a vykurovacou sezónou 200 dní; skutočná spotreba je nižšia, ak čerpadlo spína termostat.

Ako spotrebu znížiť

• Najnižšia vyhovujúca rýchlosť – ak sa všetky radiátory prehrejú aj na 1. rýchlosti, ušetríte oproti 3. rýchlosti zhruba polovicu elektriny.
• Správny výtlak – osemmetrové čerpadlo do malého domu zbytočne berie 145 – 270 W; tam, kde stačí 4 – 6 m, siahnite po modeli 25/4 (38 – 72 W) alebo 25/6 (46 – 93 W).
• Spínanie termostatom – izbový termostat alebo príložný termostat vypne čerpadlo, keď teplo netreba. Pri kotle na tuhé palivo však čerpadlo nesmie stáť, kým kotol hreje.
• Leto bez kúrenia – mimo sezóny čerpadlo vykurovania vypnite; aby sa rotor nezablokoval, oplatí sa ho občas na chvíľu spustiť.
• Čistá sústava – magnetit a kal zvyšujú odpor rotora aj okruhu a čerpadlo potom potrebuje vyšší stupeň.

Pred vykurovacou sezónou

• Skontrolujte tlak v sústave na manometri kotla a podľa potreby vodu dopustite.
• Odvzdušnite radiátory, pri podlahovke rozdeľovač – vzduch je najčastejšou príčinou hluku.
• Vyčistite magnetický filter, ak ho v sústave máte.
• Pozrite sa na šrúbenia čerpadla – stopy vody či vodného kameňa prezradia netesné tesnenie.

Po letnej odstávke

Ak čerpadlo celé leto stálo, usadeniny okolo rotora ho môžu zablokovať. Motor potom bzučí, ale voda neobieha. Odpojte napájanie a postupujte podľa návodu k čerpadlu, prípadne prizvite servis. Prevencia je jednoduchá: v lete čerpadlo občas na chvíľu spustite a do sústavy osaďte filter, ktorý magnetit zachytí skôr, než sa dostane do čerpadla.

Kedy čerpadlo radšej vymeniť

Ak čerpadlo hučí aj po odvzdušnení, stráca výkon, vytečie zo svorkovnice voda alebo sa opakovane blokuje, výmena je spravidla rozumnejšia než oprava. Pri výmene dodržte rovnakú stavebnú dĺžku a závit, použite nové tesnenia a sústavu prepláchnite. Ako na to, popisuje postup výmeny čerpadla krok za krokom, ďalšie rady nájdete v poradni AVANSA aj na webe obehove-cerpadla.sk – poradňa k výmene čerpadla.
