Záložné zdroje AVANSA – čerpadlo kotla beží aj bez siete

Keď vypadne elektrina, kotol na drevo či uhlie horí ďalej, ale čerpadlo stojí – a voda v kotle sa prehrieva. UPS AVANSA prevezme napájanie z batérie, čerpadlo nechá bežať a kotol tak môže bezpečne vychladnúť.

updateAktualizované: 16. 10. 2026verifiedOdborne skontrolovali technici ATRIA SK s.r.o.

battery_charging_fullVybrať zdroj storefrontKúpiť na ATRIA.SK

bolt300 / 500 / 700 / 1050 WwavesSínusový priebeh napätiaspeedNa batériu do 4 mselectrical_servicesToleruje sieť 150 – 270 Vbattery_fullAkumulátor 12 V alebo 2 × 12 V

local_fire_departmentBezpečnosť kotla

Prečo kotol na drevo či uhlie potrebuje záložný zdroj

Kotol na tuhé palivo (drevo, uhlie, brikety) má jednu zásadnú vlastnosť: oheň v ohnisku sa nedá vypnúť tlačidlom. Keď vypadne elektrina, palivo v kotle horí ďalej, no obehové čerpadlo sa zastaví. Voda prestane prúdiť z kotla do radiátorov a teplo, ktoré oheň stále vyrába, nemá kam odchádzať.

Čo sa deje pri výpadku prúdu

Vypadne sieťové napätie – obehové čerpadlo aj elektronika kotla stoja.
Palivo v ohnisku dohorieva a teplota vody v kotlovom telese rýchlo stúpa.
Voda sa môže prehriať až k varu – rastie tlak v sústave, môže sa otvoriť poistný ventil a hrozí poškodenie kotla či rozvodov.

Čo urobí záložný zdroj AVANSA

Záložné zdroje AVANSA patria do skupiny profesionálnych automatických záložných zdrojov (UPS) navrhnutých a vyrobených pre nepretržité napájanie kotlov na tuhé palivá pri výpadku hlavného napájania. Keď vypadne sieť – alebo keď jej parametre nie sú v normálnom rozmedzí – zdroj sa automaticky prepne na batériu, obehové čerpadlo udrží v chode a kotol bezpečne vychladne. Prepnutie zobrazí displej zdroja a ohlási zvukový signál.

Pri prevádzke z batérie dodáva zdroj čistú sínusoidu – rovnaký priebeh napätia, aký máte v zásuvke z rozvodnej siete. Čerpadlo a elektronika kotla tak dostávajú napätie rovnakého tvaru ako za bežných okolností.

Kým je sieť v poriadku, zdroj batériu nabíja (počiatočný nabíjací prúd je asi 10 A, takže ju nabije rýchlejšie ako bežná nabíjačka) a po nabití ju udržiava v pohotovosti, pripravenú na ďalší výpadok. Regulátor napätia (AVR) zároveň udržiava pre spotrebiče stabilné napätie.

Záložný zdroj AVANSA je bezpečnostné zariadenie na čas výpadku prúdu. Nie je určený ako menič na neobmedzenú trvalú prevádzku z batérie.

battery_charging_fullSamostatné zdroje

Samostatné zdroje – batériu si zvolíte sami

Zdroj AVANSA bez akumulátora v balení. Dokúpite olovenú batériu 12 V (k modelu 1050 W dve 12 V batérie spojené za sebou na 24 V) s kapacitou podľa toho, ako dlho má záloha vydržať.

Záložný zdroj AVANSA 300 W

5,0 · 1 hodnotení

Max. kapacita500 VA
Menovitý výkon300 W
Batéria12 V (nie je súčasťou)
Max. kapacita batérie90 Ah
Vstupné napätie150 – 270 V

picture_as_pdfVyhlásenie o zhode (220 kB)picture_as_pdfNávod na obsluhu (458.3 kB) (690 kB)

171,59 €s DPH

Skladom

add_shopping_cartDo košíka

Detail →

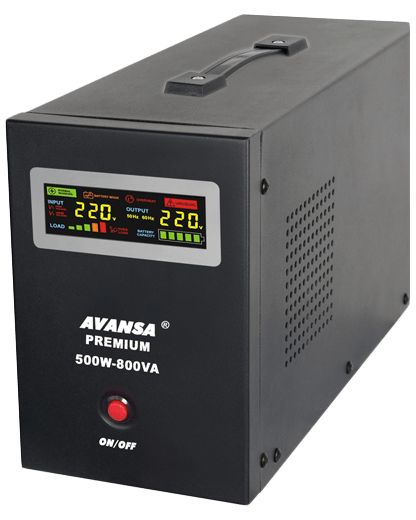

Záložný zdroj AVANSA 500 W

5,0 · 14 hodnotení

Max. kapacita800 VA
Menovitý výkon500 W
Batéria12 V (nie je súčasťou)
Spínací čas< 4 ms
Spotrebiče v súčtecca do 250 W

picture_as_pdfVyhlásenie o zhode (220 kB)picture_as_pdfNávod na obsluhu (458.3 kB) (690 kB)

199,51 €s DPH

Skladom ZA

add_shopping_cartDo košíka

Detail →

Záložný zdroj AVANSA 700 W

5,0 · 2 hodnotení

Max. kapacita1000 VA
Menovitý výkon700 W
Batéria12 V (nie je súčasťou)
Spínací čas< 4 ms
Spotrebiče v súčtecca do 350 W

picture_as_pdfVyhlásenie o zhode (220 kB)picture_as_pdfNávod na obsluhu (458.3 kB) (690 kB)

261,13 €s DPH

Skladom ZA

add_shopping_cartDo košíka

Detail →

Najvýkonnejší · 24 V

Záložný zdroj AVANSA 1050 W

Max. kapacita1500 VA
Menovitý výkon1050 W
Batéria24 V = 2 × 12 V do série
Spínací čas< 4 ms
Spotrebiče v súčtecca do 500 W

picture_as_pdfNávod na použitie (458.3 kB)

286,59 €s DPH

Skladom

add_shopping_cartDo košíka

Detail →

inventory_2Kompletné sady

Sady zdroja s batériou – nič nedohľadávate

Zdroj aj akumulátor v jednej krabici. Batériu podľa návodu pripojíte k zdroju, zdroj zapojíte do zásuvky a ku kotlu.

UPS 300 W + batéria 45 Ah

ZdrojAVANSA UPS 300 W
Max. kapacita500 VA
Batéria12 V, 45 Ah
Výstupčistá sínusoida

237,50 €s DPH

add_shopping_cartDo košíka

Detail →

UPS 500 W + batéria 46 Ah

5,0 · 10 hodnotení

ZdrojAVANSA 500 W / 800 VA
BatériaAkuma VORTEK 12 V 46 Ah 450 A
Spínací čas< 4 ms
Spotrebiče v súčtecca do 250 W

picture_as_pdfVyhlásenie o zhode (220 kB)picture_as_pdfNávod na obsluhu (458.3 kB)

280,72 €s DPH

Skladom ZA

add_shopping_cartDo košíka

Detail →

UPS 700 W + batéria 55 Ah

5,0 · 12 hodnotení

ZdrojAVANSA 700 W / 1000 VA
BatériaAkuma VORTEK 12 V 55 Ah 480 A
Spínací čas< 4 ms
Spotrebiče v súčtecca do 350 W

picture_as_pdfVyhlásenie o zhode (220 kB)picture_as_pdfNávod na obsluhu (458.3 kB) (448 kB)

303,10 €s DPH

Skladom ZA

add_shopping_cartDo košíka

Detail →

UPS 1050 W + 2 batérie (24 V)

ZdrojAVANSA UPS 1050 W
Max. kapacita1500 VA
Batérie2 × 12 V do série = 24 V
Spotrebiče v súčtecca do 500 W

501,80 €s DPH

4 až 7 dní

add_shopping_cartDo košíka

Detail →

table_chartPorovnanie

Štyri výkony vedľa seba

Konštrukcia a rozmery sú pri všetkých štyroch rovnaké. Mení sa výkon, napätie batérie a najväčšia kapacita batérie, ktorú zdroj dokáže nabíjať.

Zdroj	Výkon (W)	Kapacita (VA)	Batéria	Batéria max.	Čerpadlá a elektronika spolu
AVANSA 300 W	300 W	500 VA	12 V	90 Ah	cca 150 W *
AVANSA 500 W	500 W	800 VA	12 V	120 Ah	cca 250 W
AVANSA 700 W	700 W	1000 VA	12 V	150 Ah	cca 350 W
AVANSA 1050 W	1050 W	1500 VA	24 V (2 × 12 V do série)	každá z 2 batérií max. 120 Ah	cca 500 W

Rovnaké pre všetky štyri: zdroj pracuje so vstupom 150 – 270 V AC pri 45 – 65 Hz a na výstupe drží 207 – 241 V AC pri 50 – 60 Hz. Preťaženie znáša na 110 %, krátkodobo na 130 % počas 30 s. V pohotovosti si berie 22 W a meria 18,5 cm na výšku, 14,5 cm na šírku a 34 cm do hĺbky. Prepnutie pod 4 ms výrobca uvádza pri 500 W, 700 W a 1050 W. * Pri 300 W výrobca súčet neuvádza – 150 W sme odvodili z pravidla zaťažovať zdroj čerpadlami najviac na polovicu menovitého výkonu.

settingsParametre

Technické údaje UPS AVANSA podľa výrobcu

Kompletné údaje výrobcu pre všetky štyri modely. Konštrukcia a rozmery sú rovnaké, líši sa výkon, napätie a kapacita batérie.

Parameter	AVANSA 300 W	AVANSA 500 W	AVANSA 700 W	AVANSA 1050 W
Maximálna kapacita	500 VA	800 VA	1000 VA	1500 VA
Menovitý výkon	300 W	500 W	700 W	1050 W
Odporúčaný súčet spotrebičov	–	cca 250 W	cca 350 W	cca 500 W
Napätie batérie	12 V DC	12 V DC	12 V DC	24 V (2 × 12 V do série)
Max. kapacita batérie	90 Ah	120 Ah	150 Ah	120 Ah (každá z 2 batérií)
Spínací čas	–	< 4 ms	< 4 ms	< 4 ms
Vstupné napätie / frekvencia	150 – 270 V AC, 45 – 65 Hz	150 – 270 V AC, 45 – 65 Hz	150 – 270 V AC, 45 – 65 Hz	150 – 270 V AC, 45 – 65 Hz
Výstupné napätie / frekvencia	207 – 241 V AC, 50 – 60 Hz	207 – 241 V AC, 50 – 60 Hz	207 – 241 V AC, 50 – 60 Hz	207 – 241 V AC, 50 – 60 Hz
Priebeh výstupného napätia	čistá sínusoida	čistá sínusoida	čistá sínusoida	čistá sínusoida
Ochrana proti preťaženiu	110 % / 130 % (30 s)	110 % / 130 % (30 s)	110 % / 130 % (30 s)	110 % / 130 % (30 s)
Spotreba v kľudovom režime	22 W	22 W	22 W	22 W
Rozmery V × Š × H	18,5 × 14,5 × 34 cm	18,5 × 14,5 × 34 cm	18,5 × 14,5 × 34 cm	18,5 × 14,5 × 34 cm

Pre všetky modely ďalej platí: počiatočný nabíjací prúd asi 10 A, odporúčaná kapacita batérie pre optimálne nabíjanie 50 – 150 Ah, odpojenie pri vybití batérie na 10,8 V, ochrana proti skratu, regulátor napätia AVR, displej a zvuková signalizácia. Pomlčka znamená, že údaj výrobca pri danom modeli neuvádza.

ruleVýber modelu

Ktorý výkon UPS AVANSA pre vašu kotolňu

Štyri modely pokrývajú všetko od jedného čerpadla pri kotle na drevo až po kotolňu s viacerými okruhmi. Tu je rýchly prehľad, kedy ktorý zvoliť.

AVANSA 300 W – jedno úsporné čerpadlo

Najmenší model (500 VA) s batériou do 90 Ah. Pri zaťažení čerpadlami najviac na 50 % menovitého výkonu vychádza na spotrebiče v súčte približne do 150 W – teda jedno bežné obehové čerpadlo, napríklad AVANSA 25/4 alebo 25/6 (max. 72, resp. 93 W). Je to najlacnejší spôsob, ako ochrániť jednoduchú kotolňu s jedným okruhom.

AVANSA 500 W – štandard pre rodinný dom

800 VA, batéria do 120 Ah, spotrebiče v súčte cca do 250 W. Zvládne čerpadlo kotlového okruhu spolu s elektronikou kotla alebo regulátorom čerpadla. Dodáva sa aj ako zostava s batériou 46 Ah.

AVANSA 700 W – kotol s ventilátorom alebo dve úsporné čerpadlá

1000 VA, batéria do 150 Ah, spotrebiče v súčte cca do 350 W. Vhodný pre kotly s odťahovým ventilátorom, pre dve menšie čerpadlá alebo tam, kde chcete s väčšou batériou dlhšiu zálohu. Zostava s batériou má akumulátor 55 Ah.

AVANSA 1050 W – väčšie kotolne

1500 VA, spotrebiče v súčte cca do 500 W. Napätie batérie je tu 24 V: na vstup zdroja idú dva dvanásťvoltové akumulátory zapojené do radu, oba s kapacitou do 120 Ah. Hodí sa pre viac čerpadiel, výkonnejšie čerpadlá a kotly s náročnejšou elektronikou.

Samostatný zdroj, alebo zostava s batériou?

Zostava – zdroj a batéria sú zladené, netreba nič dohľadávať. Batérie v zostavách 500 W a 700 W sú bezúdržbové olovené akumulátory AKUMA s technológiou olovo / vápnik a kontrolou stavu cez „magické oko“.
Samostatný zdroj – vhodný, ak už batériu máte alebo chcete väčšiu kapacitu pre dlhšiu zálohu. Batéria musí byť olovená, 12 V (pri 1050 W 2 × 12 V) a v rozsahu podporovanej kapacity.
Nie menšia ako 50 Ah – výrobca upozorňuje, že počiatočný nabíjací prúd až 10 A by malej batérii skracoval životnosť. Optimálny rozsah je 50 – 150 Ah.

Presnú dobu zálohy pre vašu batériu a príkon si vypočítate v kalkulačke doby zálohy UPS.

calculateVýber výkonu

Výpočet výkonu zdroja v troch krokoch

Rozhoduje súčet príkonov všetkých spotrebičov, ktoré má zdroj pri výpadku napájať – nielen samotné čerpadlo. Postup má tri kroky.

1. Spíšte spotrebiče a ich príkon

Obehové čerpadlo kotlového okruhu – príkon nájdete na štítku alebo v technických údajoch. Napríklad čerpadlo AVANSA 25/6/180 má príkon 46 / 67 / 93 W podľa zvoleného rýchlostného stupňa.
Ďalšie čerpadlá – napríklad čerpadlo podlahového okruhu alebo nabíjania zásobníka, ak majú bežať aj počas výpadku.
Elektronika kotla – riadiaca jednotka, prípadne ventilátor; príkon zistíte zo štítku kotla alebo z jeho návodu.
Termostat čerpadla – ak čerpadlo spína podľa teploty kotla termostat AVANSA 110, musí byť napájaný zo záložného zdroja tiež, inak čerpadlo pri výpadku nezopne.

2. Pripočítajte rezervu na rozbeh

Čerpadlá a elektromotory sú induktívne spotrebiče – pri rozbehu môžu na krátky čas potrebovať až dvojnásobok svojho menovitého príkonu. Výrobca preto odporúča zaťažovať záložný zdroj takýmito spotrebičmi najviac do 50 % jeho maximálneho výkonu. V praxi vynásobte súčet príkonov koeficientom 1,5 – 2; pri čerpadlách a motoroch rátajte radšej s dvojnásobkom.

Z tohto pravidla vychádzajú aj odporúčania pri jednotlivých modeloch: AVANSA 500 W je vhodný pre spotrebiče s príkonom v súčte cca do 250 W, AVANSA 700 W cca do 350 W a AVANSA 1050 W cca do 500 W.

3. Vyberte model – príklady

Jedno čerpadlo + elektronika kotla: AVANSA 25/6/180 na 3. stupni 93 W + elektronika kotla 20 W (príkladová hodnota – skutočnú nájdete na štítku) = 113 W. Po zdvojnásobení 226 W → postačí AVANSA 500 W (cca do 250 W).
Jedno čerpadlo + kotol s ventilátorom: 93 W + 60 W (príkladová hodnota) = 153 W. Po zdvojnásobení 306 W → AVANSA 700 W (cca do 350 W).
Dve čerpadlá + elektronika kotla: 2 × 93 W + 20 W = 206 W. Po zdvojnásobení 412 W → AVANSA 1050 W (cca do 500 W).
Výkonnejšie čerpadlo: AVANSA 32/8/180 má príkon 150 / 210 / 270 W. Na najvyššom stupni vychádza 270 W × 2 = 540 W, čo presahuje odporúčanie aj pri AVANSA 1050 W. Poraďte sa s kúrenárom, či na núdzové chladenie kotla postačí nižší stupeň (150 W × 2 = 300 W → AVANSA 700 W).

Nezamieňajte menovitý výkon (W) s maximálnou kapacitou (VA) – pri výbere sa riaďte wattmi a odporúčaným súčtom spotrebičov. Ak záťaž prekročí 110 % menovitého výkonu, zdroj začne prerušovane pípať a automaticky sa vypne, aby sa nepoškodil.

battery_5_barDoba zálohy

Doba zálohy: ako ju odhadnúť sami

Doba, počas ktorej zdroj udrží čerpadlo v chode, závisí od dvoch vecí: od energie uloženej v batérii a od príkonu pripojených spotrebičov. Väčšia batéria znamená dlhšiu zálohu, vyšší odber kratšiu. Dobu si viete orientačne vypočítať sami:

Energia batérie: kapacita (Ah) × napätie (V) = watthodiny (Wh). Napríklad 55 Ah × 12 V = 660 Wh.
Využiteľná časť: olovenú batériu nie je vhodné vybíjať úplne a jej kapacita časom klesá – rátajte asi s 80 %: 660 Wh × 0,8 = 528 Wh. (Zdroj navyše batériu odpojí, keď jej napätie klesne na 10,8 V, aby ju chránil pred zničením.)
Účinnosť premeny: pri premene 12 V z batérie na 230 V sa časť energie stratí – orientačne rátajte s účinnosťou okolo 0,8: 528 Wh × 0,8 ≈ 422 Wh.
Doba zálohy: využiteľná energia ÷ príkon spotrebičov. Pri 100 W: 422 Wh ÷ 100 W ≈ 4,2 hodiny.

Zdroj má aj vlastnú spotrebu – výrobca uvádza spotrebu v kľudovom režime 22 W. Ak ju pre opatrnejší odhad pripočítate k záťaži, vyjde pri 100 W: 422 Wh ÷ (100 + 22) W ≈ 3,5 hodiny.

Pri modeli AVANSA 1050 W sa dve 12 V batérie zapájajú do série – napätie je 24 V a energiu počítate s 24 V pri kapacite jednej batérie (napríklad 2 × 120 Ah do série = 120 Ah × 24 V = 2 880 Wh).

Všetky čísla v tejto časti sú orientačný výpočet. Skutočná doba závisí od veku a stavu batérie, teploty v kotolni, rozbehov čerpadla a ďalších podmienok – pri plánovaní počítajte s rezervou.

scheduleOrientačný výpočet

Koľko vydržia batérie zo sád – 46 Ah a 55 Ah

Batérie s kapacitou 46 Ah a 55 Ah sú súčasťou zostáv AVANSA 500 W a AVANSA 700 W. Výpočet podľa postupu vyššie: kapacita × 12 V × 0,8 (využiteľná kapacita) × 0,8 (účinnosť) ÷ záťaž.

Akumulátor 12 V	Odber	Výpočet	Opatrne (+ 22 W zdroj)
46 Ah (552 Wh, využiteľných ≈ 353 Wh)	50 W	≈ 7,1 h	≈ 4,9 h
46 Ah	100 W	≈ 3,5 h	≈ 2,9 h
46 Ah	150 W	≈ 2,4 h	≈ 2,1 h
55 Ah (660 Wh, využiteľných ≈ 422 Wh)	50 W	≈ 8,4 h	≈ 5,9 h
55 Ah	100 W	≈ 4,2 h	≈ 3,5 h
55 Ah	150 W	≈ 2,8 h	≈ 2,5 h

Orientačný výpočet, nie garantovaná hodnota. Skutočná doba zálohy sa môže líšiť podľa stavu a veku batérie, teploty a rozbehov čerpadla.

battery_5_barSpätný výpočet

Akú batériu na požadovaný čas – výpočet odzadu

Častejšia otázka než „ako dlho to vydrží“ je „akú batériu potrebujem, aby čerpadlo bežalo aspoň X hodín“. Postup je ten istý, len otočený.

Vzorec

Potrebná kapacita (Ah) = príkon (W) × požadovaný čas (h) ÷ (12 V × 0,8 × 0,8). Koeficient 0,8 dvakrát za sebou zodpovedá rovnakým predpokladom ako v časti o dobe zálohy – využiteľnej kapacite olovenej batérie a účinnosti premeny na 230 V. Pri 12 V to v praxi znamená deliť číslom 7,68.

Príklad 1: jedno čerpadlo 25/6/180 na 2. stupni, cieľ 4 hodiny

67 W × 4 h = 268 Wh, 268 ÷ 7,68 ≈ 35 Ah. Výrobca však pre správne nabíjanie odporúča aspoň 50 Ah, preto zvoľte 50 Ah alebo viac. Výkonovo stačí AVANSA 300 W (67 × 2 = 134 W, pod hranicou 150 W).

Príklad 2: čerpadlo na 3. stupni + regulátor, cieľ 6 hodín

Čerpadlo 93 W, regulátor čerpadla s malým odberom zanedbáme. 93 W × 6 h = 558 Wh, 558 ÷ 7,68 ≈ 73 Ah. Batéria 73 Ah sa zmestí do limitu modelu 300 W (90 Ah), no ak je v okruhu aj elektronika kotla, siahnite po 500 W, ktorý zvládne až 120 Ah.

Príklad 3: to isté s prepnutím na 1. stupeň

Ak na núdzové dochladenie stačí 1. stupeň (46 W), tá istá batéria vydrží výrazne dlhšie: pre 6 hodín treba 46 × 6 ÷ 7,68 ≈ 36 Ah, teda zase spodnú odporúčanú hranicu 50 Ah. Prepnutie čerpadla na nižší stupeň je najlacnejší spôsob, ako zálohu predĺžiť – overte však s kúrenárom, že nižší prietok kotol spoľahlivo uchladí.

Na čo pri výsledku myslieť

Pripočítajte vlastnú spotrebu zdroja 22 W, ak chcete opatrnejší odhad – v príklade 2 by to bolo (93 + 22) × 6 ÷ 7,68 ≈ 90 Ah.
Olovená batéria s vekom stráca kapacitu, preto nekupujte „tesne na hranu“.
Neprekročte strop zvoleného zdroja: 300 W – 90 Ah, 500 W – 120 Ah, 700 W – 150 Ah, 1050 W – dva kusy po 120 Ah za sebou.
Pri 1050 W počítajte s 24 V: energia = kapacita jednej batérie × 24 V.

Ide o orientačný výpočet, nie o garantovanú hodnotu. Koľko hodín má záloha pokryť, závisí od množstva paliva v kotle a od jeho konštrukcie – poraďte sa s kúrenárom alebo výrobcom kotla.

fact_checkÚdaje výrobcu

Väčšie batérie: doba chodu podľa výrobcu

Výrobca uvádza pre batérie 12 V s väčšou kapacitou tieto časy prevádzky. Sú o niečo opatrnejšie než náš výpočet – pri plánovaní sa preto riaďte skôr nižšími hodnotami.

Odber spotrebičov	65 Ah	120 Ah	150 Ah
100 W	3,5 h	6,5 h	8 h
200 W	2 h	3 h	4 h
300 W	1,5 h	2,5 h	3 h

Skôr než kúpite väčšiu batériu, overte strop kapacity zvoleného zdroja – 300 W zvládne 90 Ah, 500 W 120 Ah, 700 W 150 Ah a 1050 W dva kusy po 120 Ah spojené za sebou.

electrical_servicesPostup

Pripojenie UPS ku kotlu a čerpadlu – postup

Postup podľa návodu výrobcu. Zapojenie do elektrického obvodu kotla a čerpadla odporúčame zveriť elektrikárovi alebo kúrenárskemu technikovi.

1. Vyberte vhodné miesto

Suché miesto bez vlhkosti, mimo dosahu vody a snehu, dobre vetrané a bez prachu či uhoľného prachu, ktorý by mohol upchať ventilátor zdroja. Okolo zdroja nechajte dosť priestoru na chladenie. Zdroj neinštalujte do horľavého prostredia ani do blízkosti paliva.

2. Pripravte batériu aj seba

Zložte si kovové predmety – prstene, hodinky, retiazky, náramky; pri manipulácii s batériou hrozí skrat. Kontakty batérie pred pripojením očistite kefkou. Použite olovený akumulátor 12 V (pri AVANSA 1050 W dva akumulátory 12 V do série = 24 V); gélové batérie sa neodporúčajú.

3. Pripojte batériu ako prvú

Dodržte polaritu: červený kábel (+) na svorku +, čierny kábel (−) na svorku −. Konektory utiahnite kľúčom, aby bol kontakt pevný. Pri zapojení dvoch batérií do série spojte plus jednej batérie s mínusom druhej a k zdroju pripojte zostávajúce voľné póly.

4. Zapojte zdroj do siete

Hlavný napájací kábel zdroja zapojte do zásuvky 230 V / 50 Hz s uzemnením. Zdroj nikdy neprevádzkujte bez pripojenej batérie – bez nej nefunguje.

5. Pripojte spotrebiče

Na zadnú stranu zdroja pripojte obehové čerpadlo a ďalšie spotrebiče, ktoré majú bežať pri výpadku (elektronika kotla, termostat čerpadla). Skontrolujte, že ich príkon v súčte neprekračuje odporúčanie pre váš model.

6. Zapnite zdroj

Podržte tlačidlo ON/OFF asi 4 sekundy. Zdroj automaticky skontroluje stav batérie a siete. Ak je napätie batérie pod 10,8 V, batéria môže byť poškodená a zdroj sa nespustí.

7. Vyskúšajte výpadok

Vytiahnite napájací kábel zdroja zo zásuvky (alebo vypnite istič jeho okruhu). Zdroj sa musí prepnúť na batériu, ohlásiť to zvukovým signálom a na displeji a čerpadlo musí bežať ďalej. Potom napájanie znova pripojte a skontrolujte, že zdroj prešiel späť na sieť.

tips_and_updatesPrevádzka a údržba

Prevádzka a údržba zdroja

air

Vetranie a čisté okolie

Zdroj potrebuje dobre vetrané miesto bez prachu a uhoľného prachu – nič nesmie brániť jeho chladeniu a ventilátoru. Prevádzka môže spôsobiť iskrenie, preto nie do horľavého prostredia a nie k palivu.

battery_charging_full

Len olovená batéria

Zdroj je určený na nabíjanie olovených akumulátorov, gélové sa neodporúčajú. Napätie 12 V (AVANSA 1050 W: 24 V) a kapacita najviac do limitu daného modelu.

autorenew

Vybitie a nabitie každé 2 mesiace

Pre dlhšiu životnosť batérie výrobca odporúča aspoň raz za 2 mesiace batériu vybiť a znova plne nabiť – aj vtedy, keď za ten čas nebol žiadny výpadok.

fact_check

Pravidelný test

Občas, ideálne pred vykurovacou sezónou, nasimulujte výpadok a overte, že sa zdroj prepne na batériu a čerpadlo beží ďalej.

battery_alert

Výmena batérie po rokoch

Olovená batéria časom stráca kapacitu. Ak sa doba zálohy výrazne skráti alebo zdroj hlási slabú batériu, po niekoľkých rokoch ju vymeňte za novú.

cable

Káble a svorky

Všetky káble musia byť v dobrom stave, bez odhalenej izolácie. Počas prevádzky sa nedotýkajte svoriek akumulátora.

notifications_active

Signalizácia zdroja

Prepnutie na batériu ohlási displej a zvukový signál. Vybitú batériu zdroj oznámi zrýchleným pípaním a odpojí napájanie; preťaženie nad 110 % prerušovaným signálom a vypnutím.

shield

Vstavané ochrany

Ochrana proti preťaženiu, proti skratu a proti hlbokému vybitiu batérie (odpojenie pri 10,8 V), regulátor napätia AVR pre stabilné napätie spotrebičov.

warning

Nie je to menič

Záložný zdroj je bezpečnostné zariadenie na čas výpadku prúdu. Nepoužívajte ho ako menič na neobmedzenú trvalú prevádzku z batérie.

local_fire_departmentPoužitie

Použitie: kotol na tuhé palivo, plynový kotol a viac okruhov

Záložné zdroje AVANSA sú navrhnuté pre kotly na tuhé palivo, no zabezpečia aj chod ďalších spotrebičov, ktoré potrebujú stabilné napájanie.

Kotol na tuhé palivo: bezpečnosť na prvom mieste

Tu je cieľom udržať v chode obehové čerpadlo, kým oheň v kotle nedohorí a kotol nevychladne. Napájajte zo zdroja čerpadlo kotlového okruhu a všetko, bez čoho by čerpadlo nezopol – regulátor AVANSA 110 C / 110 E alebo elektroniku kotla. Druhou poistkou, ktorá funguje aj bez prúdu, je dochladzovacia slučka kotla s ventilom AVANSA STS – pri teplote nad 97 °C pustí do slučky vodu z vodovodu a kotol schladí.

Plynový alebo peletový kotol: kúrenie aj počas výpadku

Pri plynovom kotle výpadok nehrozí prehriatím – kotol sa jednoducho vypne a dom chladne. Ak chcete kúriť aj počas výpadku, zdroj musí napájať celý kotol vrátane elektroniky, ventilátora a zabudovaného čerpadla. Príkon nájdete na štítku kotla, k nemu pripočítajte rezervu podľa pravidla 50 %. Kotol vtedy beží dlhšie než pri núdzovom dochladení, takže počítajte s väčšou batériou. Čistá sínusoida je pre elektroniku moderných kotlov dôležitá – dostáva napätie rovnakého tvaru ako zo siete. Niektoré kotly navyše vyžadujú správne poradie fázy a nuly; overte to v návode kotla a zapojenie zverte servisnému technikovi.

Viac okruhov v jednej kotolni

Počas výpadku nemusia bežať všetky čerpadlá – na odvod tepla z kotla často stačí kotlový okruh. Ostatné okruhy nechajte zapojené mimo zdroja a ušetríte batériu.
Čerpadlá prepnite na najnižší stupeň, ktorý ešte spoľahlivo odvedie teplo – nižší príkon znamená dlhšiu zálohu.
Pri výkonnejších čerpadlách, napríklad AVANSA 32/8/180 (až 270 W), počítajte s modelom 1050 W alebo s nižším stupňom rýchlosti.

Najčastejšie chyby

batéria menšia ako 50 Ah alebo gélová batéria,
regulátor čerpadla zapojený mimo zdroja – pri výpadku čerpadlo nezopne,
súčet príkonov nad odporúčaním a zdroj sa pri rozbehu čerpadla vypne pre preťaženie,
zdroj v prašnej kotolni pri uhlí alebo v blízkosti paliva,
zdroj zapojený do zásuvky bez uzemnenia,
chýbajúci test – výpadok sa prvýkrát „vyskúša“ až v zime pri plnom kotle.

Schému zapojenia UPS medzi zásuvku, kotol a čerpadlo krok za krokom nájdete na zalozny-zdroj.eu – zapojenie UPS ku kotlu. Čerpadlá, ku ktorým zdroj dimenzujete, porovnáva aj web obehove-cerpadla.sk.

linkĎalšie informácie

Súvisiace stránky: čerpadlá, regulácia, detektory

Podrobné porovnania, návody a odpovede na otázky o záložných zdrojoch pre kotly nájdete na našom špecializovanom webe zalozny-zdroj.eu.

Záložný zdroj chráni predovšetkým obehové čerpadlo. Ak čerpadlo ešte vyberáte alebo hľadáte jeho príkon, pozrite si stránku obehové čerpadlá AVANSA s technickými údajmi všetkých modelov. Pri kotle na tuhé palivo čerpadlo často spína termostat AVANSA – nezabudnite ho napájať zo záložného zdroja. Do kotolne patrí aj detektor plynu a oxidu uhoľnatého.

Odpovede na ďalšie otázky nájdete v poradni AVANSA, prehľad celej značky na úvodnej stránke a všetky produkty kúpite v e-shope ATRIA.SK.

play_circleVideo

Video: UPS AVANSA pri kotle

helpČasté otázky

Otázky k UPS AVANSA

Dostanem batériu v balení so zdrojom AVANSA?

Len pri sadách. Samostatné zdroje 300 W, 500 W, 700 W a 1050 W sa dodávajú bez akumulátora. Ak chcete všetko v jednej krabici, vyberte si sadu s batériou – 300 W s 45 Ah, 500 W so 46 Ah, 700 W s 55 Ah alebo 1050 W s dvoma batériami.

Aký akumulátor môžem k zdroju použiť?

Olovený 12 V, k modelu 1050 W dva 12 V spojené za sebou na 24 V. Gélové výrobca neodporúča, lebo zdroj nabíja podľa charakteristiky olovených batérií. Hornú hranicu kapacity určuje model – pozrite tabuľku Štyri výkony vedľa seba. Pod 50 Ah neklesajte, malej batérii by prudké nabíjanie skracovalo život.

Udrží zdroj čerpadlo dosť dlho, kým kotol vychladne?

Závisí to od batérie, príkonu a od toho, koľko paliva je v kotle. Orientačne: 55 Ah pri 100 W vychádza na 3,5 – 4,2 hodiny, výrobca pri 120 Ah a 100 W uvádza 6,5 hodiny. Čerpadlo na nižšom stupni berie menej a vydrží dlhšie – postup výpočtu je v časti Akú batériu na požadovaný čas.

Koľko wattov má mať zdroj pre moje čerpadlá?

Spočítajte príkony čerpadiel a elektroniky kotla a výsledok zdvojnásobte – motor pri rozbehu potrebuje viac a výrobca odporúča využívať zdroj čerpadlami najviac na 50 %. Prakticky: 500 W pre spotrebiče do cca 250 W, 700 W do cca 350 W, 1050 W do cca 500 W.

Prečo záleží na čistej sínusoide?

Tvar napätia z batérie je rovnaký ako v zásuvke. Motor čerpadla aj riadiaca elektronika kotla teda počas výpadku dostávajú to isté, na čo sú stavané pri bežnej prevádzke.

Čo urobí zdroj, keď sa batéria počas výpadku minie?

Najprv začne pípať častejšie, a keď napätie batérie klesne na 10,8 V, odpojí výstup, aby ju nezničil. Čerpadlo sa vtedy zastaví – preto pri kotle na tuhé palivo odporúčame aj dochladzovaciu slučku s ventilom STS. Keď sa sieť vráti, zdroj batériu znova nabije prúdom okolo 10 A.

Vyhovie UPS AVANSA aj ku kotlu na plyn?

Áno, ak chcete kúriť aj počas výpadku. Zdroj potom musí napájať celý kotol – elektroniku, ventilátor aj zabudované čerpadlo. Príkon nájdete na štítku kotla a výkon zdroja zvoľte s rezervou podľa pravidla 50 %. Viac v časti Použitie.

Smiem ako batériu použiť autobatériu?

Zdroj je určený na olovené akumulátory, čo bežná autobatéria je. Aj v sadách AVANSA sú bezúdržbové olovené akumulátory s technológiou olovo / vápnik. Dodržte napätie 12 V (pri 1050 W dva kusy za sebou) a kapacitu v rozsahu, ktorý zvolený model podporuje.

VA, alebo W – čím sa riadiť?

Wattmi. VA je maximálna kapacita zdroja, W menovitý výkon. AVANSA 500 W má 800 VA a 500 W; pri čerpadlách z toho počítajte polovicu wattov, teda spotrebiče spolu do zhruba 250 W.

Potrebujem v kotolni zásuvku s uzemnením?

Áno. Návod predpisuje zapojiť zdroj do zásuvky 230 V / 50 Hz s ochranným kolíkom. Ak taká v kotolni chýba, nechajte ju zriadiť elektrikárom skôr, než zdroj nainštalujete.
